Прибор для изучения магнитного поля земли

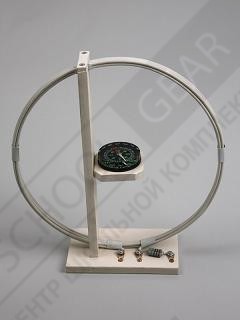

Прибор предназначен для проведения практической работы по определению величины горизонтальной составляющей вектора магнитной индукции Земли. Прибор представляет собой катушку диаметром 0,21 м, содержащую 6 витков изолированного провода. В центре катушки на горизонтальной площадке расположена магнитная стрелка в корпусе, на котором нанесена шкала для отсчета угла поворота. Корпус закрепляется так, что линия шкалы совпадает с плоскостью катушки. Для того, чтобы не искажалось измеряемое магнитное поле, используемый штатив изготовлен из немагнитных материалов. При выполнении эксперимента измеряют угол отклонения магнитной стрелки при различных значениях тока в катушке, строят зависимость тангенса угла отклонения стрелки от индукции магнитного поля катушки и определяют горизонтальную составляющую магнитного поля Земли.
