Набор Электричество-2 демонстрационный

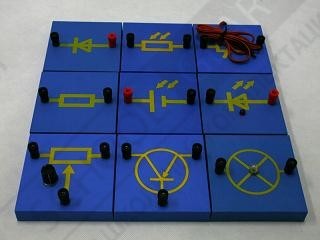

Набор для демонстраций по физике «Электричество-2» предназначен для изучения электрического тока в полупроводниках. Набор позволяет провести не менее 10 демонстрационных экспериментов по следующей тематике: изучение зависимости сопротивления полупроводника от температуры; изучение зависимости сопротивления полупроводника от освещенности; односторонняя проводимость полупроводникового диода; изучение светодиода; устройство транзистора; ключевой режим работы транзистора; усиление электрического сигнала транзистором; действие фотореле; действие термореле; источник тока на основе полупроводникового фотоэлемента. Набор включает в себя следующие модули: транзистор, фотоэлемент, светодиод, термистор, фоторезистор, резистор 360 Ом, переменный резистор 470 Ом, лампа 3,5 В. Элементы набора смонтированы на платформах с магнитным креплением, что позволяет их использование на вертикальной плоскости (на металлической классной доске). Модули имеют на лицевой поверхности обозначения элементов, а полупроводниковые приборы (за исключением светодиода) и вспомогательные элементы (резисторы), необходимые для составления электрических цепей, убираются внутрь модулей. Конструкция модулей светочувствительных полупроводниковых элементов дополнительно предусматривает установку их перпендикулярно поверхности металлической классной доски (на ребро), при этом фотодиод и фотоэлемент могут быть освещены светом лампы или какого-либо другого источника света.
