Датчик пульса

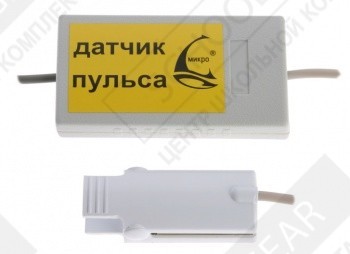

В состав датчика пульса входят первичный преобразователь и усилитель электрического сигнала. Первичный преобразователь выполнен в виде клипсы, которую закрепляют на одном из пальцев руки. В клипсу вмонтирован оптический излучатель (светодиод) и приемник излучения (фототранзистор). Кровеносные сосуды пальца в ритме сокращений сердца модулируют по амплитуде световой поток, поступающий от излучателя к приемнику. Фотоприемник преобразует световой поток в электрический сигнал. Усилитель усиливает слабые сигналы, снимаемые с выхода фотоприемника, и подавляет сетевые помехи на частоте 50 Гц. Усиленный и отфильтрованный сигнал поступает на вход компьютерного измерительного блока, оцифровывается и передается в компьютер.
