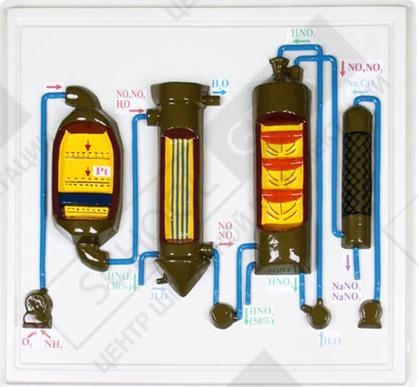

Барельефная модель производства азотной кислоты

Барельефная модель производства азотной кислоты предназначена для демонстрации устройства установки для производства азотной кислоты при проведении преподавателем лекционных занятий по курсу «Химия». В промышленности азотную кислоту получают каталитическим окислением аммиака. Для окисления аммиака используется платино-родиевый катализатор. Если в аммиачно-воздушной смеси количество кислорода в 1,5 раз больше, чем необходимо по уравнению реакции, то скорость образования оксида азота повышается. Поэтому чистота смеси газов имеет большое значение. Первоначально аммиачно-воздушная смесь поступает в контактный аппарат. Здесь аммиак окисляется на платино-родиевом катализаторе: 4NH3 + 5O2 => 4NO + 6H2O 4NO + 2O2 => 4NO2 Полученный оксид азота поступает в газовый холодильник, где охлаждается до 200°С, затем поступает в абсорбционную колонну. В абсорбционной башне оксид азота поглощается водой методом противотока: 4NO2 + O2 + 2H2O => 4HNO3 Полученная азотная кислота поступает на склад. Не поглощённый оксид азота направляется в поглотительную башню и методом противотока поглощается раствором соды: NO + NO2 + Na2CO3 => 2NaNO2 + CO2 2NO2 + Na2CO3 => NaNO2 + NaNO3 + CO2
