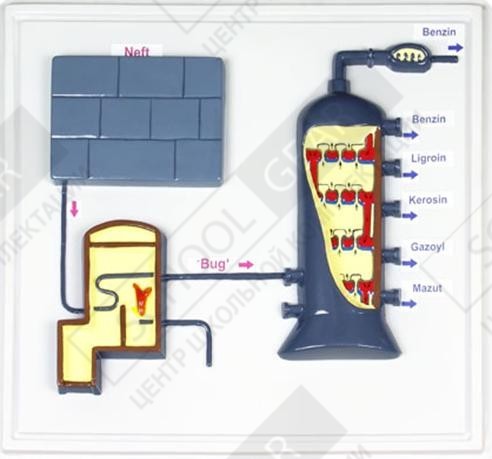

Барельефная модель нефтеперегонной установки

Барельефная модель нефтеперегонной установки предназначена для демонстрации устройства нефтеперегонной установки при проведении преподавателем лекционных занятий по курсу «Химия». Переработка нефти делится на первичную и вторичную. В основе первичной переработки нефти – перегонка. При этом, исходя из температуры кипения веществ, входящие в состав нефти компоненты делят на различные фракции. При перегонке нефти сначала отделяются фракции бесцветных веществ: бензин (содержит углеводороды С5 – С11 с температурой кипения 70-120°С). Затем другие фракции нефти: - Лигроин (С8 – С14 с температурой кипения 120 - 240°С) - Керосин (С12 – С18 с температурой кипения 180-300°С) - Газойль (температура кипения 280°С) Перегонка нефти осуществляется в ректификационной колонне. Сначала нефть нагревается в трубчатой печи до 320-350° С и в виде смеси жидкости и паров поступает в колонку высотой около 40 м. Внутри колонны горизонтальные перегородки с отверстиями, так называемые тарелки. Пары нефти подаются в колонну и через отверстия поднимаются вверх, при этом они постепенно охлаждаются и сжижаются. На модели отчетливо видно все стадии процесса перегонки нефти.
