Барельефная модель доменной печи

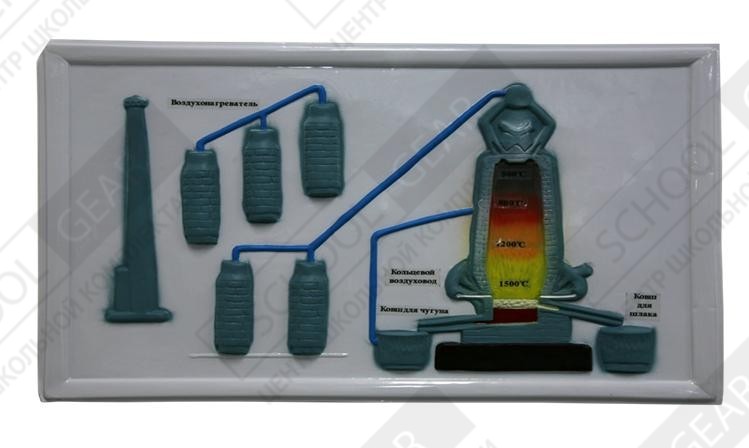

Барельефная модель доменной печи предназначена для демонстрации устройства доменной печи при проведении преподавателем лекционных занятий по курсу «Химия». На барельефной моделе видны основные элементы доменной печи, устройство и принципы ее работы. Доменная печь - это сооружение высотой 30 м, шириной 6 м, внутренняя часть которого выполнена огнеупорным кирпичом. Верхняя часть доменной печи называется «шахта», верхние отверстие – «колошник», расширенная часть – «распар» и дно – «горн». В печь через нижнее отверстие в горне подаётся нагретый до 600 – 800 оС воздух и кокс сгорает: С + O2 => СO2 СO2 + С => 2CO С повышенным температуры газ CO поднимается на верх и восстанавливает Fe2O3: 3Fe2O3 + CO => 2Fe3O4 + СO2 Fe3O4 + CO => 3FeO + СO2 FeO + CO => Fe + СO2 Восстанавливаются также и другие элементы (Si, Mn, P), входящие в состав руды. Железо, образовавшееся в шахтовой части печи с температурой 1000 оС медленно опускается в распар и переходит в жидкое состояние, при температуре 1800 оС реагирует с коксом и образует чугун. Жидкий чугун стекает в горн, отделяется от шлака и выливается в ковш.
